Настройка одноконтурной программы отопления с адаптером котла

"Как заставить котел работать на поддержание температуры? Как менять температуру через телефон?"

Эти вопросы являются типовыми для нашей технической поддержки. Давайте мы подробно опишем все варианты в этой статье. Надеемся, что она Вам поможет.

Создание и настройка программы поддержания можно сделать несколькими способами. Через ПК в браузере, в приложении ectoControl в вашем телефоне, а также по SMS. В данной статье мы подробно рассмотрим вариант настройке через Личный кабинет (ПК в браузере). Мы будем опираться на функционал систем 4.0 и 3.3, оставив без внимания снятые с производства 3.0-3.2.

Создание и настройка в браузере с помощью ПК.

Перед настройкой обратите внимание на видео, которое было снято про подключение адаптера котла и настройку личного кабинета. Рекомендуем посмотреть :-)


  • Зайдите в ваш личный кабинет на сайте my.ectostroy.ru, используя логин и пароль.

  • Перейдите в раздел "Программы" в левом меню.

  • На странице программ в верхнем правом углу нажмите "Добавить программу".

  • В появившемся окне выбираем систему, в которую хотите добавить программу.

  • Далее выбираем "Одноконтурное отопление".


  • Сразу после выбора появится инфомация о процессе добавления программы. Необходимо подождать следуюего сеанса связи системы и сервера, чтобы система приняла ваш запрос и создала эту программу для дальшейшей ее настройки.


  • Через 5-50 секунд новая программа появится в списке программ. Для ускорения процесса отображения можно обновить страницу, нажав F5. Теперь переходим в настрйки этой программы.


  • Мы не будем сейчас подробно останавливаться на процессе переименования программы или выводе ее виджета на главный экран. Расскажем об этом в самом конце статьи. Давайте пока перейдем к основным настройкам. Найдите на вкладке Настройки раздел Настройки котла.


  • В этом разделе начнем настраивать. Выберите адаптер, к которому мы подключили котел.



  • Таким же образом, ниже на этой странице найдите раздел Термодатчики, нажав "Добавить", выбираем датчик температуры, по которому система будет управлять вашим котлом.

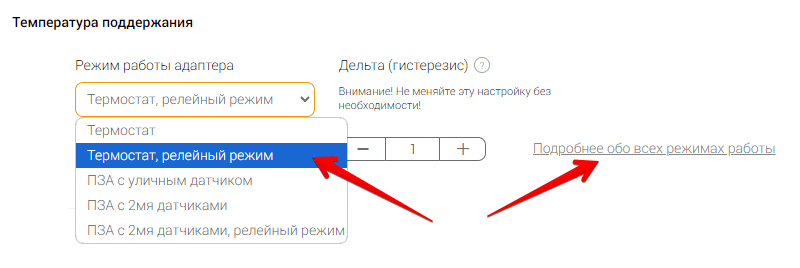

  • Важной настройкой в этом разделе является Температура поддержания (Режим работы адаптера). По умолчанию, рекомендуется использовать режим Термостат, релейный режим– как самый универсальный и подходящий для разных котлов и режимом работы. Логика работы всех режимов описана в подсказке.


  • В этом же разделе Вы можете настроить параметр "Гистерезис" - максимальное отклонение «вверх» и «вниз» текущей температуры от поддерживаемой, необходим для исключения частых включений и выключений нагревателя. По умолчанию он равен 1,0 C. Без необходимости менять его нет смысла.


  • Следующим пунктом в настройке - управление насосом. Эта настройках необходима в тех случаях, когда у вас есть дополнительный насос для отопления, который установлен вне котла (НЕ внутренний насос, который в котле). Вы этим внешним насосом тоже можете управлять, подключив по схеме E3 из инструкции к системе. Как видно на схеме, используется реле DEF, но Вы можете использовать любое свободное. Схема подключения к реле одинакова.


  • Итак, если у Вас внешний насос, то после выборе реле выберите нужное время выбега насоса (ред. Это время работы насоса после отключения горелки) или же поставьте настройку "Насос включать всегда".

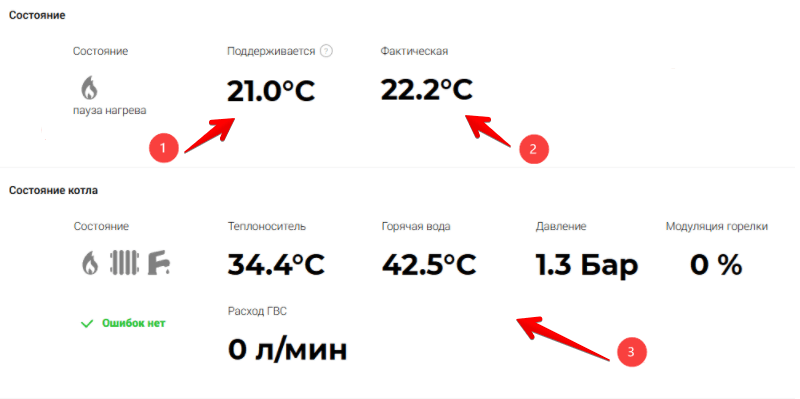

  • Теперь возвращаемся выше этой же страницы настроек программы. В раздел "Состояние". Здесь мы видим:
    1- температура, заданная пользователем как цель, которую будет поддерживать котел.
    2- фактическая температура в помещении.
    3 - состояние и параметры датчиков котла, которые он передает на ectoControl через адаптер. Разные марки/модели котлов, могут не передавать тот или иной параметр.


  • В разделе Режим работы Вы можете настроить режимы "Эконом, "Стандарт", "Комфорт", "Расписание" или использовать "Свое значение". Эти режимы позволят быстро менять состояние требуемой температуры с виджета программы отопления.


  • Общие настройки. Здесь вы можете настроить:
    Включено - отключение программы управления, если выключить поддержание температуры прекратится, насосы отключатся.
    В виджеты - позволяет добавить программу на главный экран личного кабинета.
    Ручной режим - если котлом управляет адаптер Opentherm/eBus/Navien, им будет поддерживаться последняя выставленная температура, а насос так же будет управляться вручную.

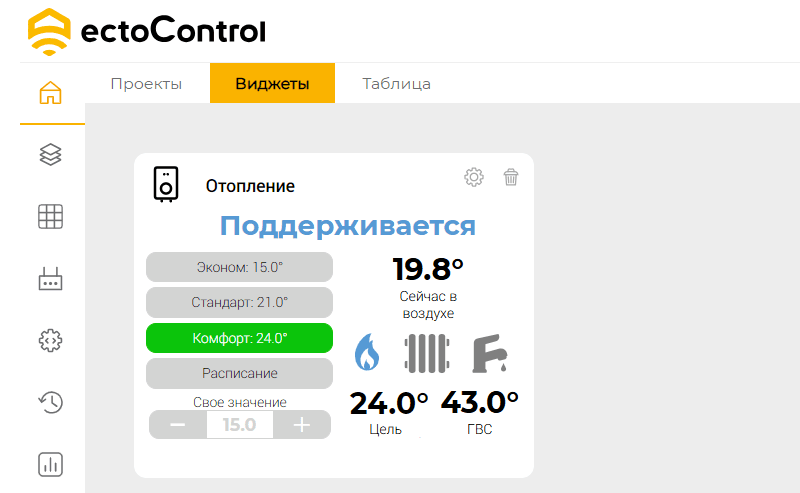

  • В прошлом разделе настройки мы активировали "В виджеты". Теперь возвращаемся на главный экран, там нас ждет тот самый виджет. С его помощью мы можем не только видеть текущее состояние котла, но и менять режимы работы.


  • Настройка программы завершена. Теперь с главного экрана вашего ЛК Вы сможете управлять температурой в вашем доме. Приятного использования.
