Добавление контактных датчиков Д1-Д5

"Как мне подключить контактные датчики к системе? Надо ли их как-то активировать?!"

Периодически с такого предложения начинается входящий звонок в службу технической поддержки систем ectoControl. Давайте разберемся детально в этом и научимся это делать быстро и просто. Погнали!)

Что такое контактные датчики? Что к ним относится?

Контактные датчики — это вид датчиков сопротивления, которые преобразуют первичное перемещение элемента в изменение сопротивления электрической цепи. Если же говорить простыми словами, то эти датчики подключаются к системе ectoControl 4х жильным проводом, где 2 жилы - питание датчика (12-14В), а еще 2 жилы - это сам сигнальный шлейф. Если эти 2 провода сигнального шлейфа замыкаются или размыкаются между собой, то система понимает этот факт как "Тревога/Норма". Разомкнутым считается шлейф с сопротивлением более 100 кОм и током менее 50 мкА.

К контактным датчикам относятся датчики: движения, открытия двери, дыма, газа, давления (манометр с электроконтактной приставкой), доп.датчик наличия напряжения 220В,уровня жидкости.

Существует три основных способа добавления датчиков в систему: по SMS, через Личный кабинет или приложение ectoContol. Разберемся в каждом детально.

Добавление по SMS.

Для добавления по SMS не нужна регистрация системы в Личном кабинете. Просто выполните все без исключения шаги, представленные ниже, и прошивка будет обновлена.

• Установите SIM-карту в систему согласно инструкции к системе или рисунку над разъемом для SIM-карты.

• Включите систему с помощью кнопки "ВКЛ" на задней части системы.

• Убедитесь, что на системе синий индикатор GSM мигает, а не горит постоянным светом. (Прим. Если он горит, то система не может поймать GSM сигнал сотового оператора SIM-карты.)

• Подключите контактный датчик в порт Д1..Д5.

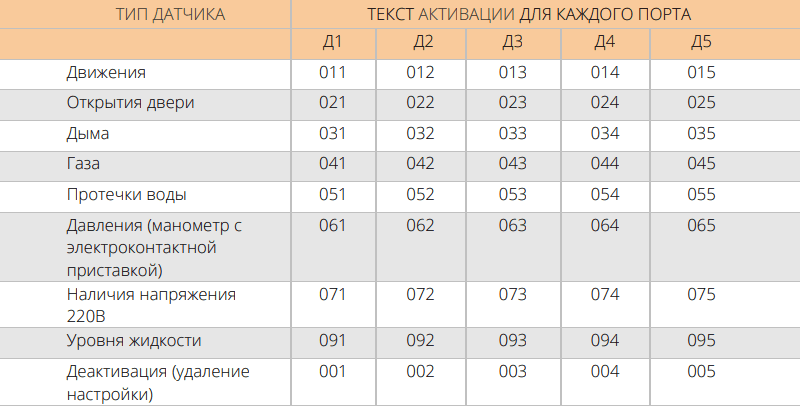

• Для каждого порта Д1..Д5 системы тип датчика и порт его подключения кодируются тремя цифрами, первая из которых всегда «ноль», вторая – тип датчика, третья – номер порта. Все команды представлены в таблице ниже.



• Для примера настроим на порт Д5 проводной датчик протечки воды. Для этого отправим системе SMS-команду (лучше без пробелов): 1234 055, где вместо 1234 - ваш пароль от системы.



• Система подтвердит получение команды ответым SMS.



• Датчик успешно настроен.

Добавление через web-версию Личного кабинета.

Для добавления датчиков через Личный кабинет Вам потребуется регистрация. Подробнее о регистрации читайте на сайте my.ectostroy.ru.

• Включите систему с помощью кнопки "ВКЛ" на задней части системы.

• Подключите контактный датчик в порт Д1..Д5.

• Зайдите в ваш аккаунт системы ectoControl на сайте my.ectostroy.ru, используя ваш логин и пароль.

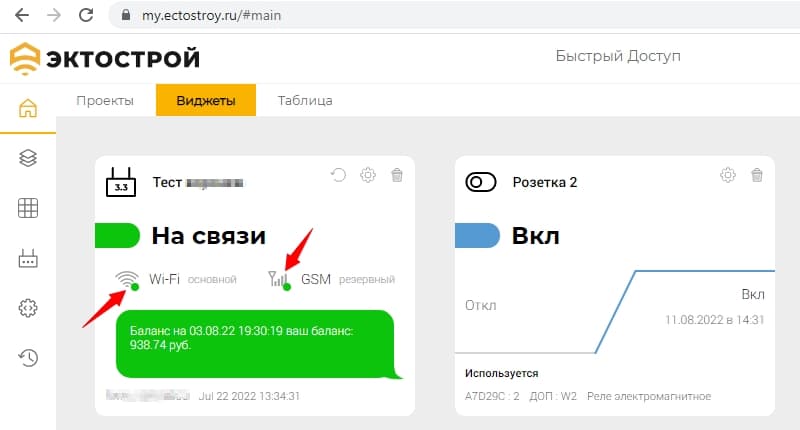

• Убедитесь, что система на связи в личном кабинете. На виджете системы будет информация об этом.

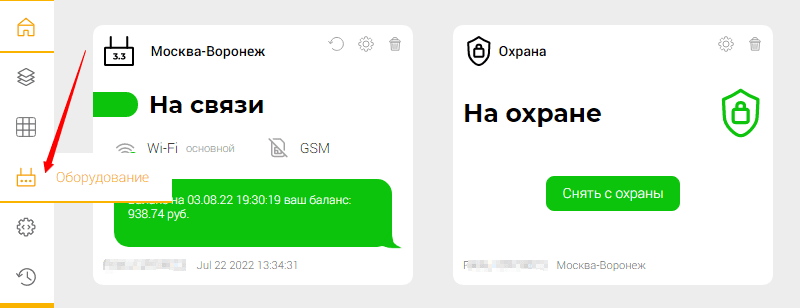

• Зайдите в раздел "Оборудование".

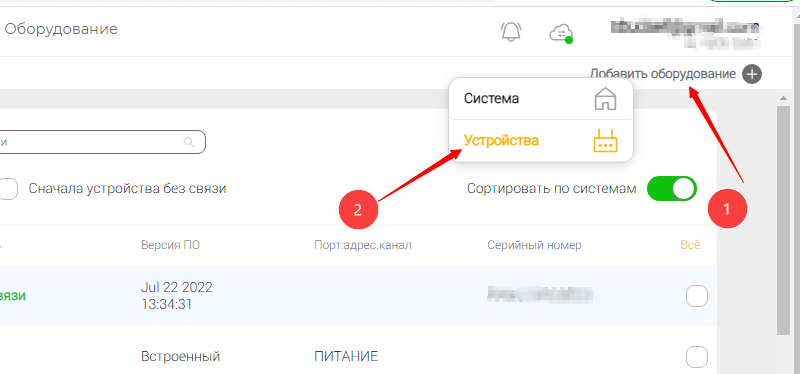

• На странице "Оборудование" вверху справа нажмите "Добавить оборудование" и выберите "Устройства".

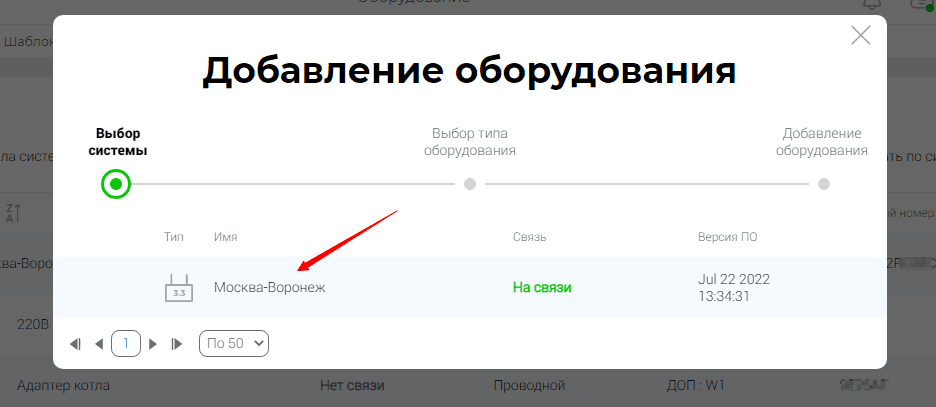

• В окне "Добавление оборудования" выберите систему, в которую хотите добавить датчик.

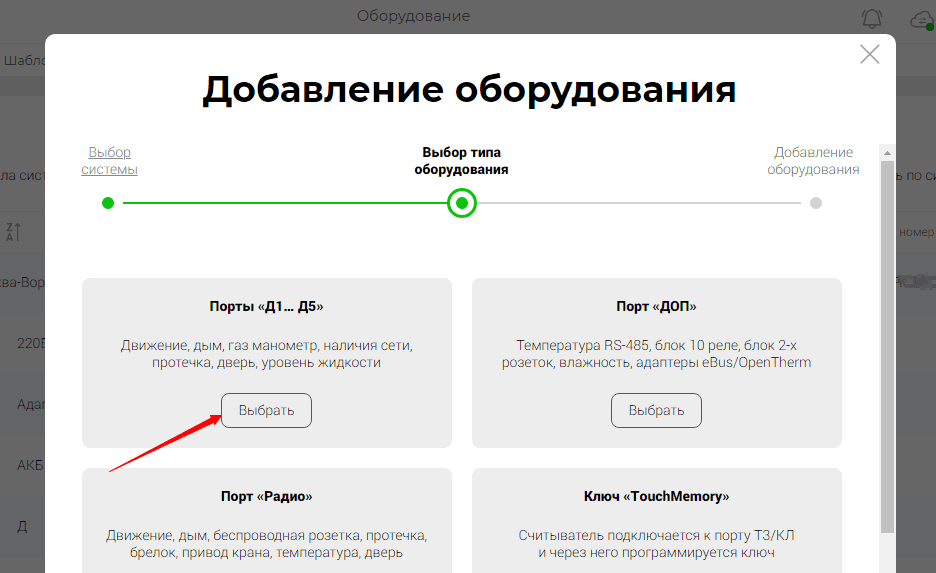

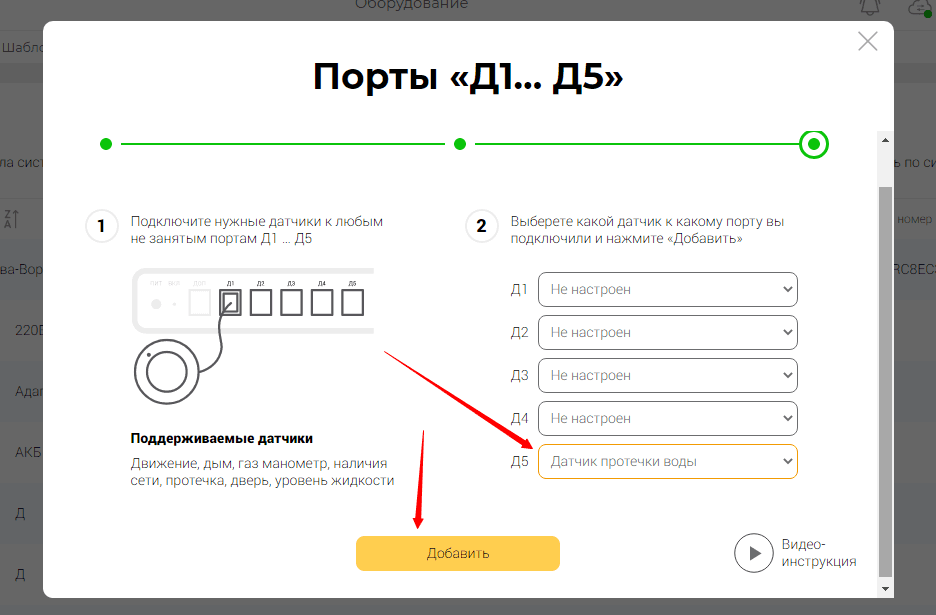

• Далее выберите "Порты «Д1… Д5»"



• После выберите для нужного порта тип датчика. В нашем примере мы выбираем дляпорта Д5 датчик протечки воды, нажимем "Добавить".



• На систему отправляется команда добавления системы. Обычно в течение 5-30 секунд датчик появляется в списке оборудования. Вы можете обновить страницу для ускорения процесса.



• Датчик успешно добавлен.

Добавление через приложение ectoControl.

Для добавления датчика через приложение ectoControl Вам потребуется регистрация. Подробнее о регистрации читайте на сайте my.ectostroy.ru.

• Включите систему с помощью кнопки "ВКЛ" на задней части системы.

• Подключите контактный датчик в порт Д1..Д5.

• Зайдите в ваш аккаунт системы ectoControl в приложении.

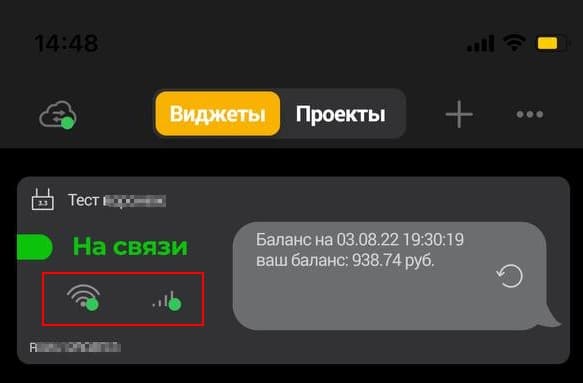

• Убедитесь, что система на связи в личном кабинете. На виджете системы будет информация об этом.

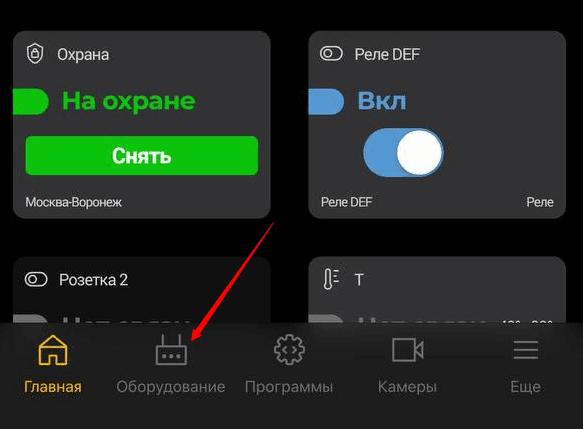

• Зайдите в раздел "Оборудование". Кнопка находится внизу экрана.

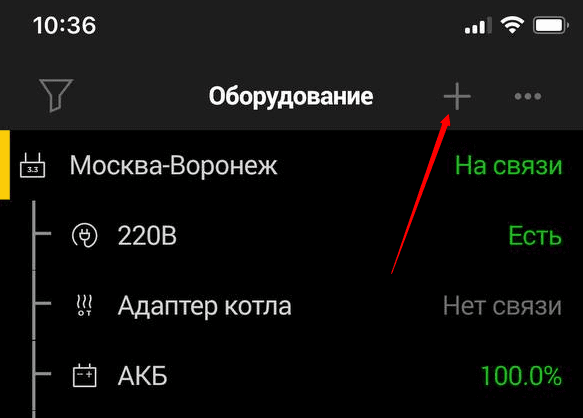

• На странице "Оборудование" вверху справа нажмите "+".

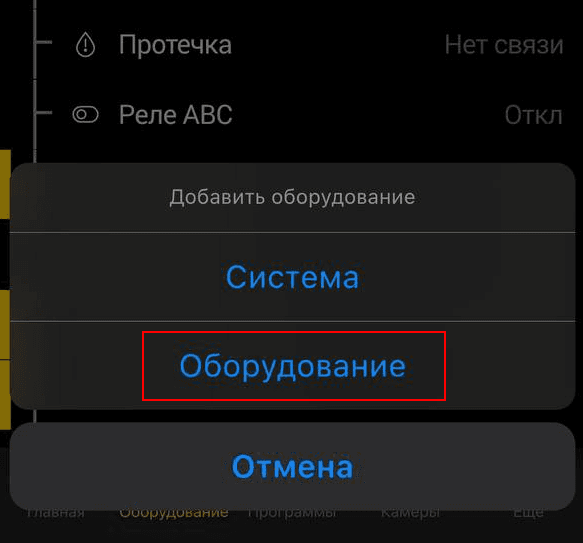

• В появившемся окне нажмите "Оборудование".

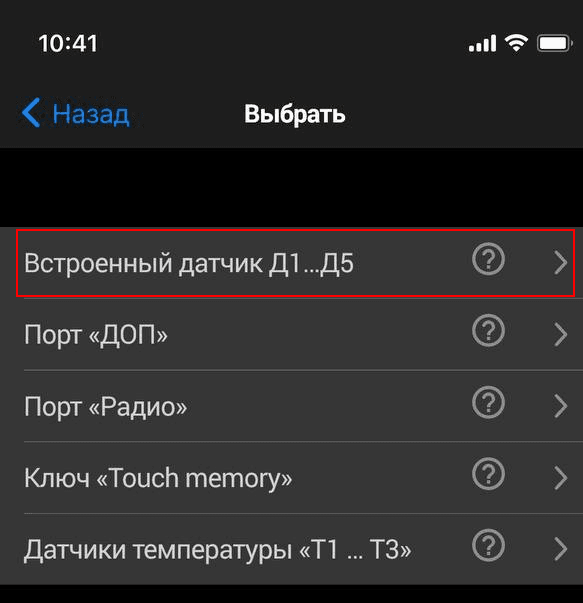

• Далее выбираем "Встроенный датчик Д1..Д5".

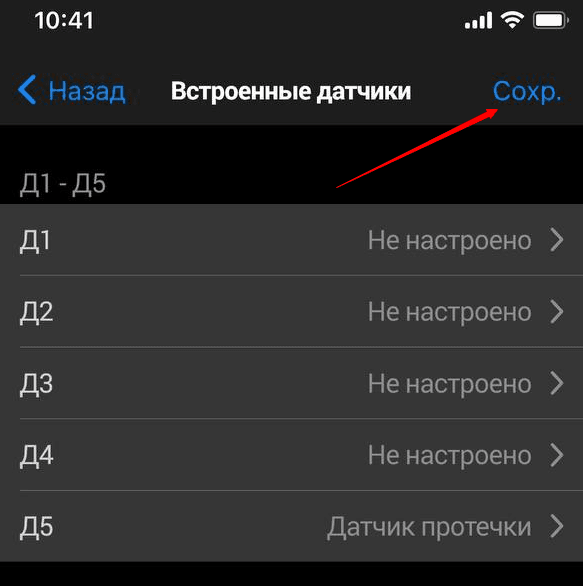

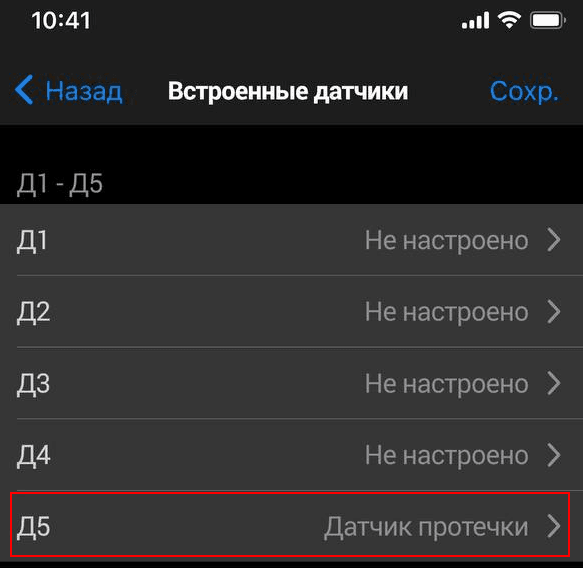

• Выбираем для порта Д5 тип датчика "Протечка воды". При необходимости для других портов Вы сразу можете выбрать нужные типы датчиков.



• После выбора необходимо нажать "Сохр".



• Через 5-40 секунд добавленный датчик появится в списке оборудования.

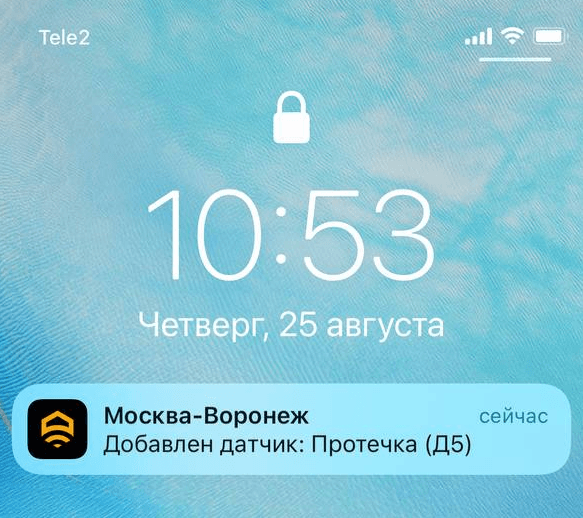

• Также при успешном обновлении на ваш телефон поступит push-уведомление.



• Датчик успешно добавлен.

Весь процесс обновления также описан в инструкции по ссылке ниже, пункты 4.2 и 5.2.
